使用之前請閱讀說明書，本熄火保護裝置應根據現行標準要求安裝

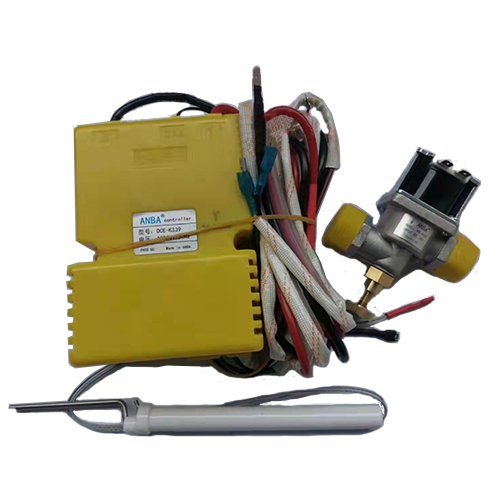

一、產品及性能說明
本熄火保護裝置是利用火焰導電原理，當按下啟動開關，系統進入點火狀態，電磁閥開始吸閥，檢測到有火焰信號后，微電流給系統提供回路信號，并保持持續通氣。萬一發生意外熄火時，微電流消失，回路切斷，電磁閥立刻關閉，切斷氣源，防止燃?xì)庑孤?，防患于未然?/span>
二、控制器參數
(一)工作電壓：
1.額定工作電壓：AC220V/50Hz
2.工作電壓范圍：AC220V±15%。
(二)點火參數：
1.輸出點火高壓：≥15KV
2.點火放電距離：4±1mm
3.脈沖放電頻率：180-210Hz
4.點火時間：8S(檢測到火焰則進入正常工作，否則所有電磁閥均安全中斷進入報警狀態。)
(三)電磁閥驅動：
1.電磁閥在點火1.5S后開始吸閥，當無火焰信號時電磁間在2S內關閉。
2.驅動兩個電磁閥，點火1.5S后火種閥打開，當停止打火檢測到有火焰信號后，主氣閥延時1S后打開。當無火焰信號時所有電磁閥在2S內關閉。
3.強吸時間：1±0.5S
4.強吸電壓：≥24V
5.維持電壓：≥12V
(四)火焰檢測：
1.AC離子檢測方式，可防止火焰離子針開路或?qū)Φ囟搪窌r(shí)誤檢
2.任意時候意外熄火均進入重點（檢測到火焰則進入正常工作，否則所有電磁閥均安全中斷并進入報警狀態)
(五)報警功能：
1.系統出現點不著火或熄火后重點不著的故障時，電磁閥均中斷，蜂鳴器以響500mS循環提示到關閉電源。
2.蜂鳴器發聲頻率：2KHz,響度≥65dB
三、電磁閥參數
1.適用氣壓：低壓(3.5kPa)
2.開閥電壓：DC24V±15%250mA
3.維持電壓：DC12V±15%
4.規格：3/4”或1/2
5.適用氣種：液化石油氣，天然氣，人工煤氣
6.適用范圍：炒灶，大鍋灶，蒸柜，烤爐等燃?xì)庠罹?/span>
四、技術指標
氣密性檢測:1 5 kPa
適用氣壓:2.8±0.5kPa
工作環境溫度:- 2 0 - 7 0 ℃
開啟時間1秒
關閉時間2秒
五、安裝注意事項
1.本裝置屬低壓(<3.5kPa)閥切勿在中高壓氣路中使用，否則會出現閥門無法開啟和煤氣泄漏現象。
2.火種火焰必須一直保持燃燒著離子針?lè)駝t閥門將在2S內關閉。
3.離子針不能挨著鐵制材料，否則會出現干擾問題，無法正常工作。
4火種未燃著時，切勿開啟主氣閥
5.安裝不要離爐膛過近，避免溫度過高。如溫度過高，需做隔熱處理。
6.不當安裝所造成控制器、電磁間的損壞和質量事故，我司不在責任范圍內。
7.如熄火保護裝置出現質量問題，須專業人員進行拆卸與維修。如需更換熄火保護裝置，請聯系經銷商。
請將控制器的圓環地線單獨接在鐵架上，不要和其他線接在一起。
